智能抽油煙機FOC控制方案

本方案在抽油煙機上應用，可快速檢測油煙量的變化，通過算法實時控制風機檔位，無需手動切換，自動根據實際空氣質量情況自動調節風機（電機）轉速，無級線性控制吸力，電機采用FOC控制方式，靜音高效。

隨著智能家居各種應用深入人心，抽油煙機的變革離用戶越來越近。智能抽油煙機作為“智能廚房”的入口和關鍵核心，越來越重視消費者在安全、便捷等方面的要求。貝能國際自行開發的智能抽油煙機FOC控制方案，幫助抽油煙機實現自動調速、解放人手、降低噪音并盡可能節能，可直接用于傳統抽油煙機機體，瞬間實現傳統抽油煙機智能升級。


本方案在抽油煙機上應用，可快速檢測油煙量的變化，通過算法實時控制風機檔位，無需手動切換，自動根據實際空氣質量情況自動調節風機（電機）轉速，無級線性控制吸力，電機采用FOC控制方式，靜音高效。

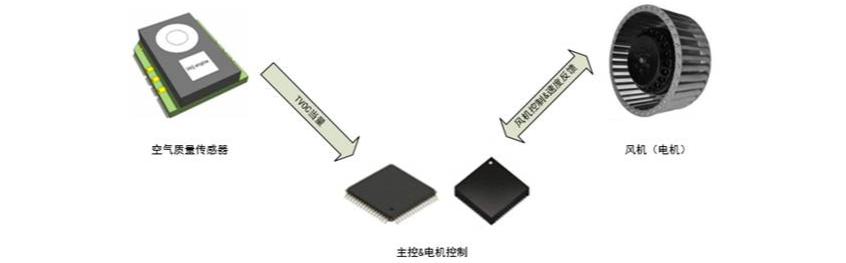

系統框圖

系統框圖

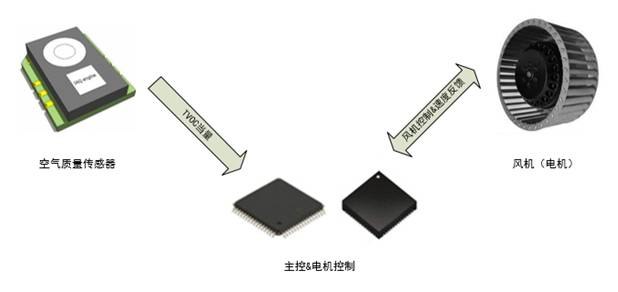

本演示板由3部分組成，分別為
- 空氣質量傳感器：不斷采集環境空氣中的空氣質量信息，以TVOC當量指示當前油煙濃度。
- 主控&電機控制：通過采集到的TVOC值作分析處理，之后線性控制FOC專用控制芯片的轉速值來控制風機的啟動和轉速調節。
- 風機：根據FOC專用控制芯片的驅動工作，通過調節轉速快慢來控制抽油煙機的吸力。
整個系統聯動控制，達到根據油煙值比例控制吸力的目的。

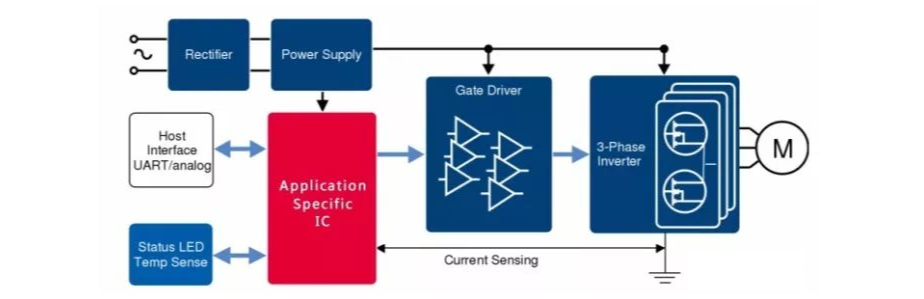

以FOC專用控制芯片為主的典型應用系統框圖

以FOC專用控制芯片為主的典型應用系統框圖

功能特點

IAQ-core空氣質量傳感器自動采集空氣質量數據，無需主控發送工作命令，在有需要的時候讀取數據即可。
可分析125-600ppmTVOC當量及450-2000ppm CO2當量。
主控部分每秒自動檢測當前環境油煙濃度，無油煙時待機；有油煙時自動根據油煙量控制抽油煙機的啟動以及吸力大小，可直接免去人手操作，實現抽油煙機智能化目的。
使用FOC專用控制芯片控制直流無刷電機（BLDC），節省主控資源和免去開發人員對復雜的FOC驅動控制的處理，縮減開發周期和成本，使應用產品更快推廣到市場上。
簡單的電路設計，可節省硬件成本。

IAQ-core電氣參數

工作電壓：3.3V±0.1V
工作電流：20mA
CO2當量檢測范圍：450-2000ppm
TVOC當量檢測范圍：125-600ppm
工作溫度：0-50攝氏度℃
預熱時間：5min
工作濕度：5-95%

FOC專用控制芯片

供電電壓：3.3V
工作電流：20mA
工作溫度：-40-150℃
輸出類型：UART/I2C
典型功耗：100mW
內部時鐘：100MHz

目標應用

智能抽油煙機
家用空氣凈化器等
