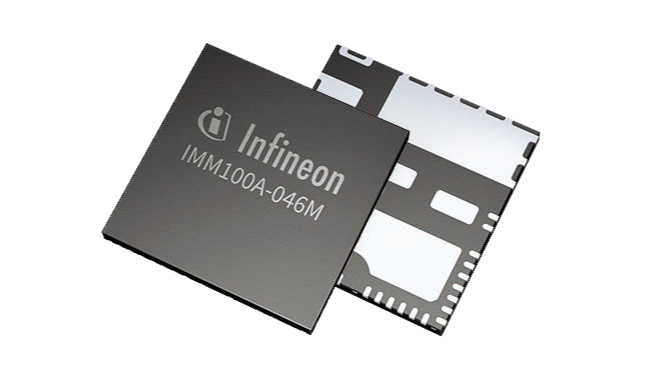

iMOTION™ IMM100 系列

面向直流無刷電機控制的全集成智能IPM

iMOTION? IMM100是一系列全集成智能IPM，可針對永磁同步電機（PMSM）進行無傳感器磁場定向控制（FOC）。iMOTION?運動控制引擎（“T”系列型號）結合柵極驅動器和6個MOSFET，構成一個完備的電機驅動系統，其利用緊湊式12 x 12mm2表面貼裝封裝，最大限度地減少了外接元件數量，縮小了電路板占板面積。


英飛凌已獲專利的運動控制引擎（MCE）歷經實踐檢驗，借助直流負母線單電阻或橋臂雙電阻電流反饋實現無傳感器磁場定向控制（FOC），并采用空間矢量PWM和正弦波信號，以達到最高能效。強大的PC工具，如MCEWizard和MCEDesigner等，減少了實現變速驅動的工作量，僅需對相應的電機進行簡單的MCE配置。作為補充，Script引擎提升了系統層面的靈活性。此外，IMM100的“A”系列型號具備充分的靈活性，可在ARM? Cortex?-M0內核上運行自有電機控制軟件，同時兼具硬件集成的優點。


集成式柵極驅動器具備自舉功能，增加了信號濾波，并且提供多種硬件保護機制，如死區時間插入和防止擊穿、過電流、過壓/欠壓保護和故障報告等。

IMM100系列無需配備散熱片，額定輸出功率高達30 W/60 W/80 W，最高直流電壓為600 V，可滿足電機驅動要求。

? IMM10xT/A-015M – 額定輸出：500 V/6 ? RDS(on)

? IMM10xT/A-046M – 額定輸出：600 V/1.4 ? RDS(on)

? IMM10xT/A-056M – 額定輸出：600 V/0.95 ? RDS(on)


關鍵益處

最低物料成本
– 控制器、柵極驅動器和MOSFET功率級
– 單電流反饋
– 集成自舉二極管
– 無需散熱片
“T”系列型號配備iMOTION™運動控制引擎
– 快速將產品推向市場
– 無需編程
– 無傳感器磁場定向控制
– 低損耗空間矢量PWM
– 多電機支持
– 靈活的主機接口選項
“A”系列型號采用行業標準ARM® Cortex®-M0內核
– 128 kB閃存、16 kB RAM
– 48 MHz/96 MHz CPU時鐘
– 專用電機控制模塊
集成保護功能
– 過壓/欠壓
– 過電流、過熱
– 死區時間、防直通
– 堵轉保護
PowerQFN 12 x 12 mm2 封裝

目標應用

風扇、泵
家用電器
吊扇
任何其他無刷直流電機驅動
